Назначение фильтров бурильных колонн

Фильтры ФБК предназначены для очистки бурового раствора от механических примесей что бы своевременно быть предупрежденным о выходе из строя инструмента для бурения, и заблаговременно избежать попадания в колонны бурильных труб посторонних предметов пока меняется оборудование, буровой инструмент. Выпускаются фильтры ФБК для установки в замковые соединения по ГОСТ 5286-75 бурильных труб с условным диаметром от 73 до 147 мм.

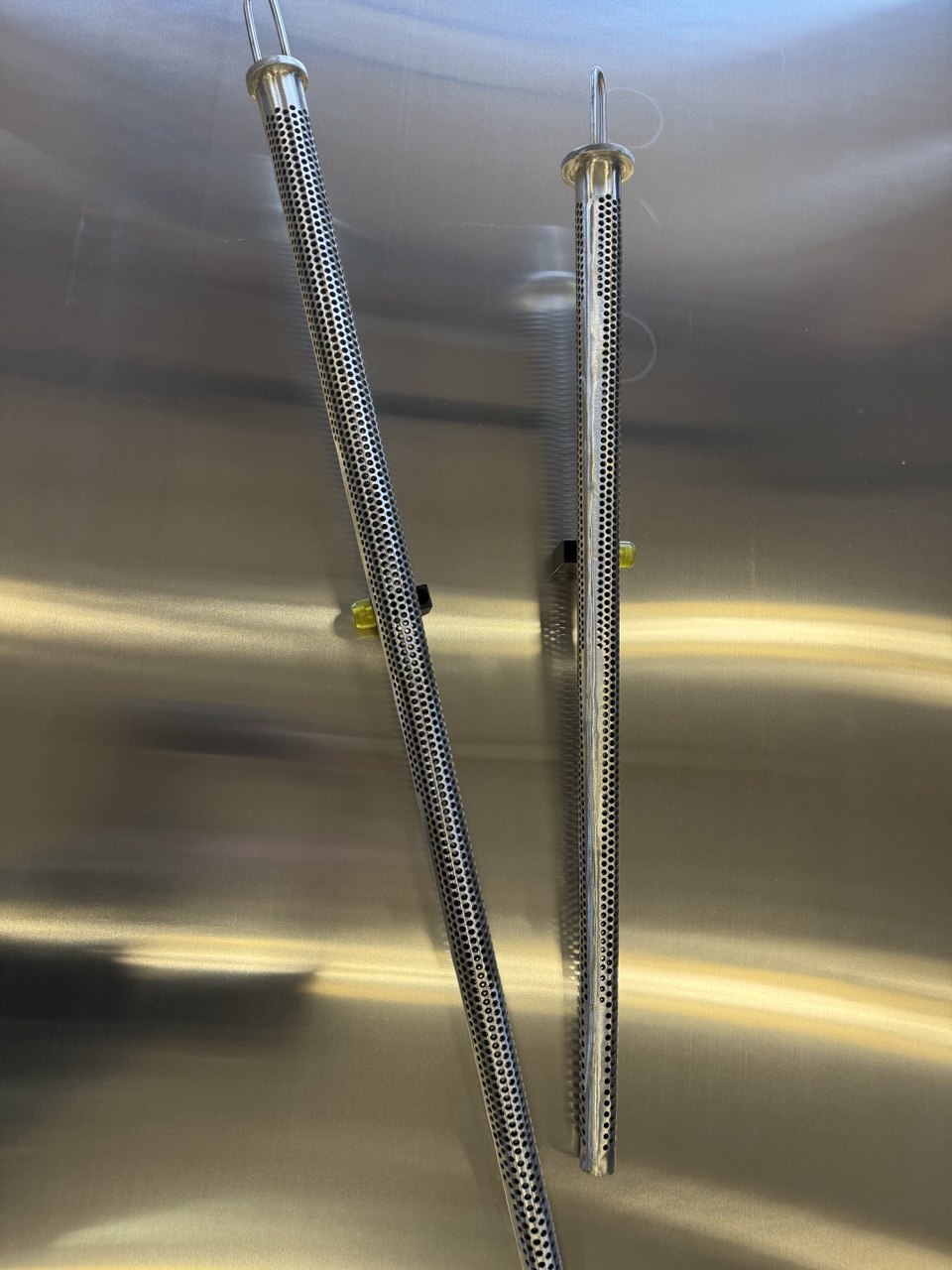

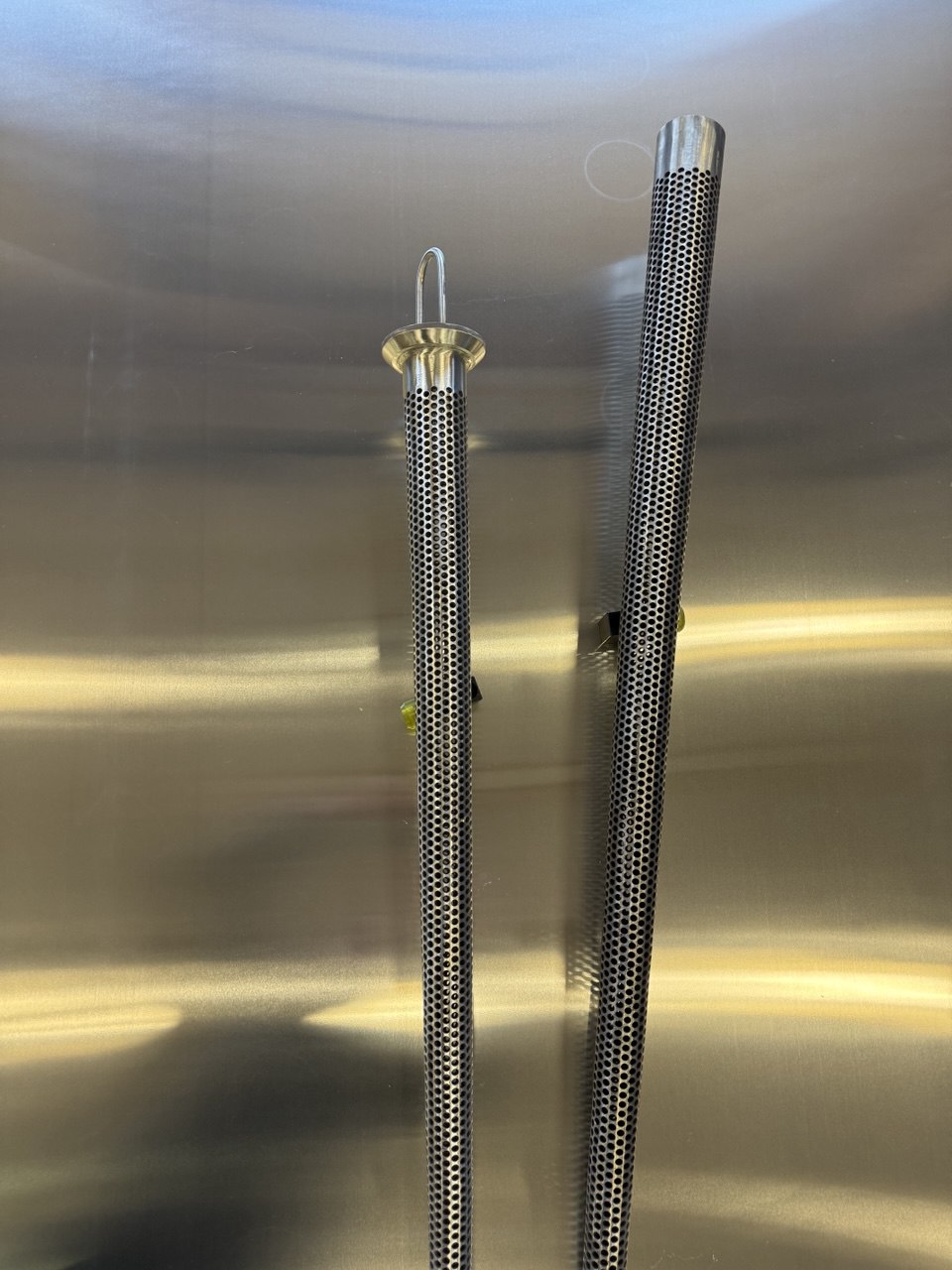

Фото фильтров бурильных колонн "ФБК БИТ"

Нажмите на фото что бы увеличить

Фильтры колонны состав

Фильтр колонный состоит из перфорированного листа нержавеющей стали, раскроенного и скрученного под усеченный конус заданного угла, перфорированного дна, упорного конуса и ловильной ручки.

Из чего изготовлен фильтр

Фильтры колонного типа изготавливают из стали, отвечающей требованиям AISI 304.

Область применения ФБК

Строительство нефтяных и газовых скважин

Купить фильтр фбк:



Типоразмеры фильтров ФБК:

Обозначение фильтра

Наружный диаметр упорного конуса, D, мм

Диаметр большего основания фильтрующего конуса, d1, мм

Диаметр меньшего основания фильтрующего конуса, d2, мм

Длина фильтра в сборе, L, мм

Замковая резьба по ГОСТ Р 50864 в замке бурильных труб для установки фильтра

ФБК-Н 73/86

59

48

35

1030

З-86

ФБК-Н 89/102

73

55/48

35

1342

З-102

ФБК-Н 102/108

86

55

35

1342

З-108

ФБК-Н 114/122

93

70

35

1350

З-122

ФБК-Н 127/133

103

70

35

1350

З-133

ФБК-Н 140/147

116

70

35

1350

З-147

По желанию заказчика фильтр изготавливается других типоразмеров

Щелевой фильтр:

заказать щелевой фильтр

Нажмите на фото что бы увеличить
